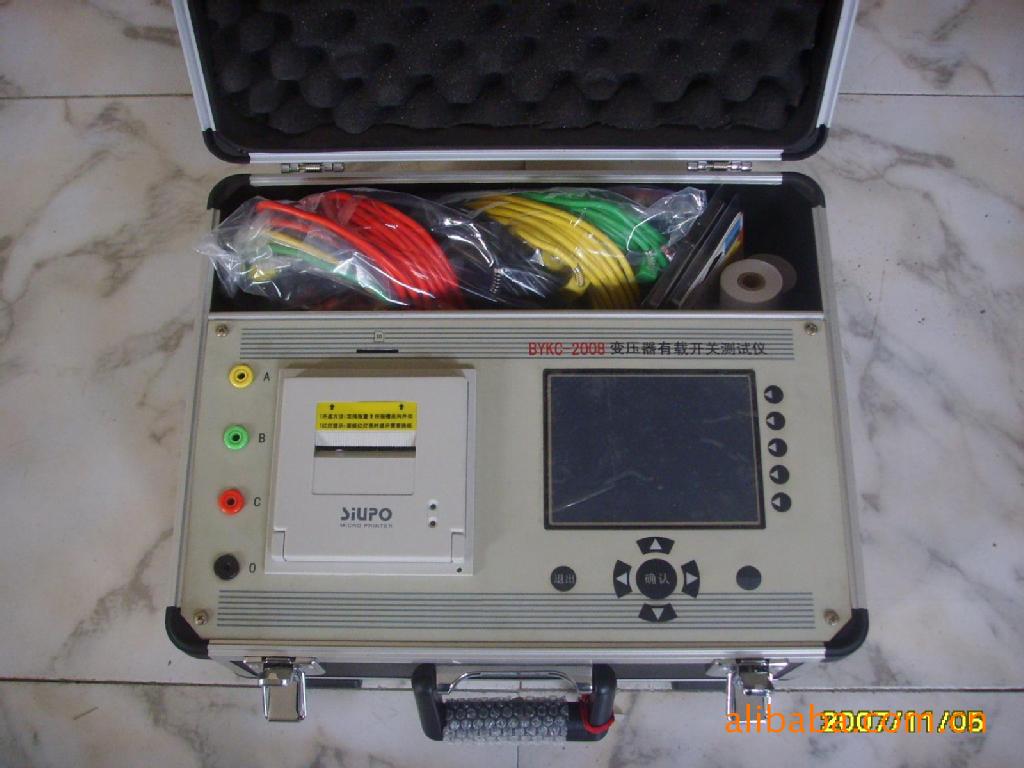

点击图片查看原图
该仪器具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
BYKC-2008型电力变压器有载开关智能测试仪具有以下几种特点：
——高精度标准测量
该仪器设计完全满足高电压测试设备通用技术条件DL/T846.8-2004的要求，采用高速数字信号处理器DSP和12位高分辨率A/D转换器，实现了高精度的标准测量。
——光线示波器功能
仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。能在复杂的环境下正常工作，在精度和智能化方面上远比光线示波器强。
——较强的综合能力
在一台仪器内可实现对有载分接开关各种参数的全面测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，还可进一步详细分析波形中的各时间段的时间及阻值。
——完善的人-机综合能力
选用320×240（QVGA）高分辨率显示器，配以高速的SD存贮卡，在高速微处理器的驱动下，实现了完善的人-机界面，全汉字提示，并配以即时帮助功能，基本上可使操作者不看说明书的条件下实现操作。
——海量贮存、强大的数据处理管理
该仪器可选配标准的SD/SDMMC存储卡，容量0.5~2G，设计与标准PC完全兼容的文件系统，测试的数据可无限制的存贮在SD存储卡上，经过标配的SD-USB转换器，可作为PC的U盘进行数据处理，借助PC机的各种通用软件，极其便捷的实现数据的显示、打印及文件管理。首次实现了每台有载开关的全汉字命名，大大方便了数据管理和查阅。
——高速打印、输出结果直观快捷
——抗干扰设计、电源工作范围宽
——结构紧凑、便于携带及野外测量
|
二、主要技术指标 |
|
参 数 |
指 标 |
参 数 |
指 标 |
|
电压输出 |
>20V |
工作电源 |
AC220V±10%，50Hz |
|
电流输出 |
≥1A |
功率 |
180W |
|
电阻测量范围 |
0.1~40Ω |
电阻测量精度 |
0.1Ω~1Ω±0.1Ω，1Ω~40Ω±1% （不含1Ω） |
|
时间测量范围 |
1ms~256ms |
时间测量精度 |
1ms~100ms±0.1ms 100ms~250ms±1% |
|
三相同期性 |
0.1ms |
采样频率 |
10~20KHz |
|
工作温度 |
0~40℃ |
工作湿度 |
≤80%RH |
|
外形尺寸 |
420mm´350mm´220mm |
重量 |
12kg（含附件） |
